一、單纖雙向光器件技術概述

單纖雙向（Bidirectional Optical Sub-Assembly，BOSA）光器件是實現單纖雙向通信的核心組件，廣泛應用于光纖到戶（FTTH）、5G前傳、數據中心互聯等場景。其通過在同一根光纖中實現光信號的發射與接收，顯著節約光纖資源，降低布線成本。

傳統BOSA器件常面臨安裝復雜、抗沖擊能力弱、導線易脫落等問題。本實用新型技術通過多項結構創新，在確保光學性能的基礎上，大幅提升了器件的機械穩定性與環境適應性。

二、核心技術解析

1. 整體結構布局

該器件主要包括殼體、光接口組件、濾光片（0°與45°）、光發射器（TOSA）、光接收器（ROSA）等核心部件。殼體內部通過限位塊固定濾光片，光發射器與光接收器分別從左側和頂部插入，并通過螺栓進行最終固定，結構緊湊合理。

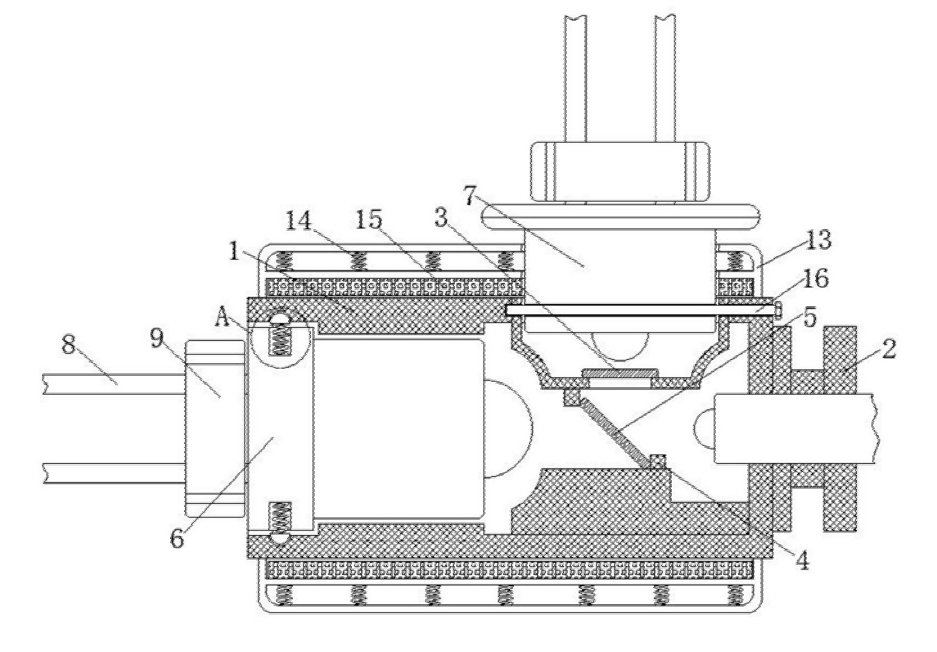

圖1，結構正視剖面示意圖

2. 光發射器快裝鎖定機制

此技術中一項重要創新是光發射器的安裝方式。在光發射器兩端設置空腔，內部裝有第三彈簧與限位柱，對應殼體內部設有限位孔。安裝時，限位柱受擠壓內縮，到位后由彈簧彈入限位孔內，實現自動鎖緊。

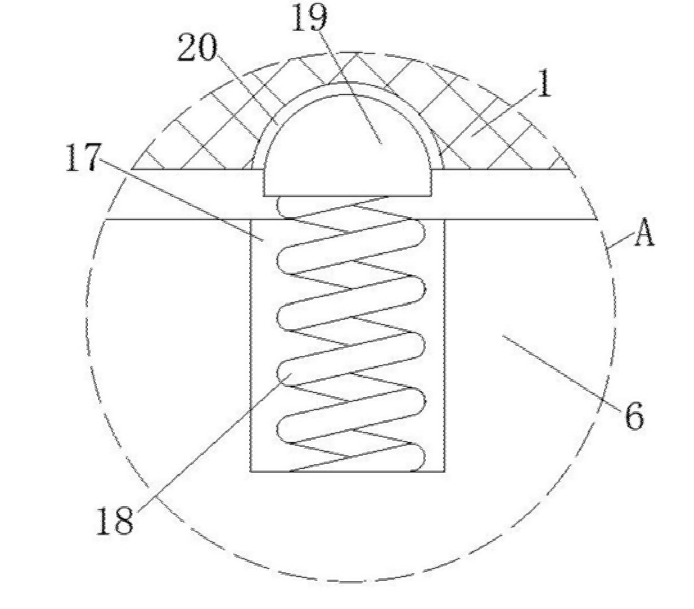

圖4： 結構正視剖面示意圖A處局部結構放大圖

優勢：

• 無需螺絲或膠粘，安裝速度快；

• 拆卸方便，便于維護與更換；

• 弧形限位柱與限位孔設計，導向性好，貼合緊密。

3. 導線保護與防脫落設計

導線的可靠連接是光器件長期穩定運行的關鍵。該技術在導線外部設置夾持套，通過第一彈簧持續施加壓力，使導線被均勻包裹，避免因振動或彎折導致脫落或斷裂。外層還設有保護套，進一步增強機械防護。

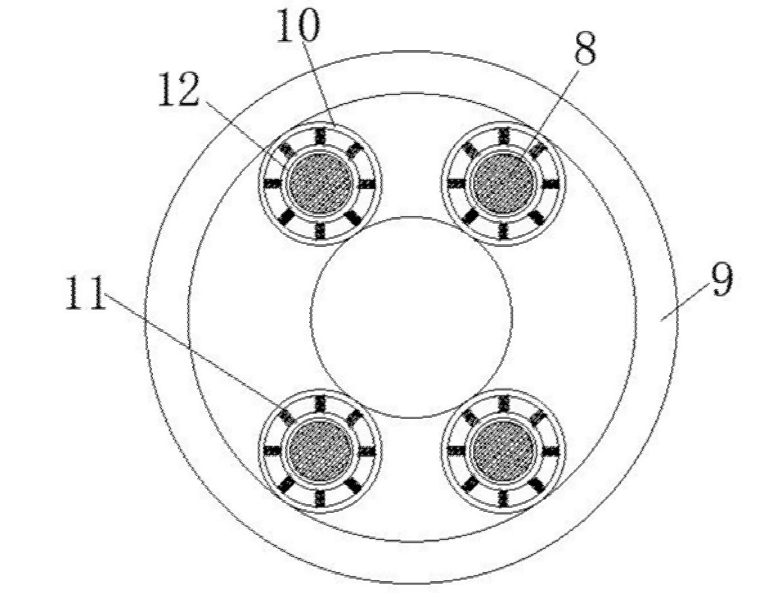

圖3 保護套結構側視圖

4. 殼體防護與緩沖結構

殼體外部套有防護套，內部均勻布置第二彈簧，形成緩沖層。當器件受到外部撞擊時，彈簧可有效吸收沖擊能量，保護內部光學與電子元件。防護套內側還設有海綿層，兼具吸濕與緩沖作用，適用于潮濕或易凝露環境。

三、該設計在光開關與光模塊中的應用價值

作為光通信系統中的關鍵組成部分，光開關與光器件的可靠性直接影響整個網絡的穩定性。本技術所提出的結構改進，尤其適用于需要高密度安裝、頻繁插拔或環境較惡劣的應用場景，例如：

• 光開關陣列：模塊化安裝提升組裝效率；

• 工業級光模塊：抗振動、防脫落設計適合移動或車載環境；

• 戶外光通信設備：防護套與海綿層提升防潮與抗沖擊能力。

廣西科毅光通信在光開關研發與制造中，也始終注重結構的可靠性與工藝的可實施性，本技術中的快裝與緩沖思路，可為新一代光器件的設計提供借鑒。

四、技術總結與行業展望

本實用新型通過機械結構的創新，解決了BOSA器件在安裝、防護與導線管理方面的痛點，提升了產品的整體可靠性與使用壽命。這種“以結構保性能”的設計理念，與現代光通信設備對高密度、高可靠、易維護的需求高度契合。

未來，隨著5G、物聯網與全光網絡的發展，單纖雙向技術的應用場景將進一步擴展。光器件的集成度、智能化與環保設計也將成為行業競爭的關鍵。廣西科毅光通信將持續關注光通信前沿技術，推動光開關與光模塊產品的迭代升級。
