隨著自動駕駛、倉儲AGV、服務機器人等領域的爆發式增長，激光雷達作為環境感知的核心部件，市場需求持續攀升。其中，MEMS（微機電系統）激光雷達憑借體積小、功耗低、掃描精度高的優勢，成為消費級和工業級應用的主流選擇。但在實際落地過程中，我們在與激光雷達廠商的多次溝通中發現，行業普遍面臨一個核心難題：傳統發射光路的準直光斑尺寸過大，與小面積MEMS振鏡不匹配——要么強行縮小光斑導致發散角增大、測距精度下降，要么采用成本高昂的光纖耦合方案，嚴重制約了MEMS激光雷達的規?；当?。

基于這一行業痛點，廣西科毅光通信的研發團隊結合光通信領域深耕多年的光學元件設計經驗，創新推出了一套用于MEMS激光雷達的發射光路裝置。這套方案在保證光斑發散角完全不變的前提下，將光斑尺寸精準縮小一半，完美適配小面積二維MEMS振鏡，同時大幅降低整體成本。下面我們就來詳細拆解這套光學方案的技術細節、應用優勢，以及它與光通信技術的跨界關聯。

一、MEMS激光雷達發射光路的行業痛點

要理解這套方案的價值，首先得明確傳統MEMS激光雷達發射光路的核心困境：

1. 振鏡與光斑的尺寸矛盾：為了控制成本，量產型MEMS激光雷達通常采用直徑4-6mm的小面積振鏡，但傳統準直光路輸出的光斑尺寸多為8-12mm，超過振鏡反光面的50%以上，導致大量光線無法被反射，不僅浪費光源能量，還會產生雜散光干擾測距精度。

2. 現有優化方案的局限性：目前行業內解決這一問題的主流方案是光纖耦合準直，但光纖耦合效率普遍低于80%，且光纖組件的采購成本是普通光學元件的3-5倍，進一步拉高了激光雷達的整體成本；另一種方案是縮小準直透鏡焦距，但會導致光斑發散角增大，測距距離和精度同步下降。

3. 多視場拓展的難度：部分場景需要大視場掃描（如自動駕駛需要120°以上視場），傳統多光路拼接方案體積大、調整難度高，無法適配小型化激光雷達的需求。

這些痛點直接制約了MEMS激光雷達在中低端市場的普及，也讓很多中小廠商陷入“成本降不下來、精度提不上去”的兩難境地。

二、創新發射光路的核心結構與原理

我們的這套發射光路方案，通過光學元件的精準組合與光路設計，從根源上解決了上述問題。整套裝置由發射光源、二維MEMS振鏡，以及從光源到振鏡之間依次設置的準直透鏡、線偏振片、偏振分光棱鏡、直角棱鏡及光闌組成，各元件的位置和參數經過嚴格優化：

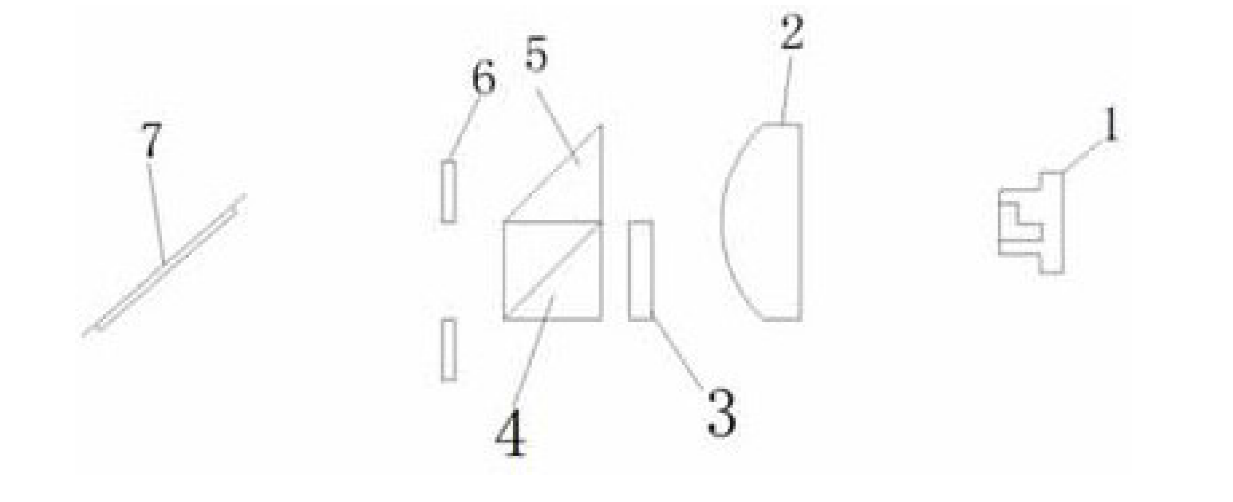

圖1：MEMS激光雷達發射光路裝置結構示意圖

下面我們逐個拆解每個元件的功能與設計邏輯：

1. 準直透鏡：非球面雙柱透鏡組合

準直透鏡采用至少兩片柱透鏡的組合形式（非球面透鏡），針對子午方向和弧矢方向分別進行準直。這種設計的優勢在于可以獨立控制兩個方向的光斑尺寸和發散角，最終輸出長方形或橢圓形的準直光斑，為后續的光斑縮小操作提供基礎。

2. 線偏振片：垂直放置的偏振控制元件

線偏振片垂直于準直透鏡放置，將準直后的自然光轉換為單一方向的線偏振光。我們選用的線偏振片邊長為2-6mm，既保證足夠的通光面積，又能適配后續分光元件的尺寸，控制整體光路的體積。

3. 偏振分光棱鏡+直角棱鏡：光斑縮小的核心組合

這是整套方案的核心巧思：直角棱鏡的直角邊與偏振分光棱鏡的一邊通過光敏膠緊密貼合，實現無間隙光路傳輸。準直光斑的上半部分會垂直進入直角棱鏡，照射到棱鏡斜面時滿足布儒斯特角條件，發生全反射后以90°轉折進入偏振分光棱鏡；光斑的下半部分則直接通過線偏振片進入偏振分光棱鏡。兩部分光線在偏振分光棱鏡內重新合并，最終輸出的光斑長邊尺寸縮小為原來的一半，但發散角完全保持不變——這就完美解決了“光斑縮小與發散角”的矛盾。

4. 光闌：雜散光過濾與尺寸適配

光闌設置在偏振分光棱鏡的出射端，其內徑嚴格小于二維MEMS振鏡的直徑（比如振鏡直徑5mm時，光闌孔徑設為4.5mm），可以過濾掉邊緣的雜散光，確保只有完全適配振鏡尺寸的光斑照射到振鏡表面，避免光線溢出。

5. 二維MEMS振鏡：角度優化的掃描元件

二維MEMS振鏡與偏振分光棱鏡的光軸保持10°~30°的夾角，通過振鏡的高頻振動，將出射光線反射形成二維掃描光幕，實現環境的全覆蓋感知。

為了更直觀地理解光線的傳輸路徑，我們可以看下面的光路示意圖：

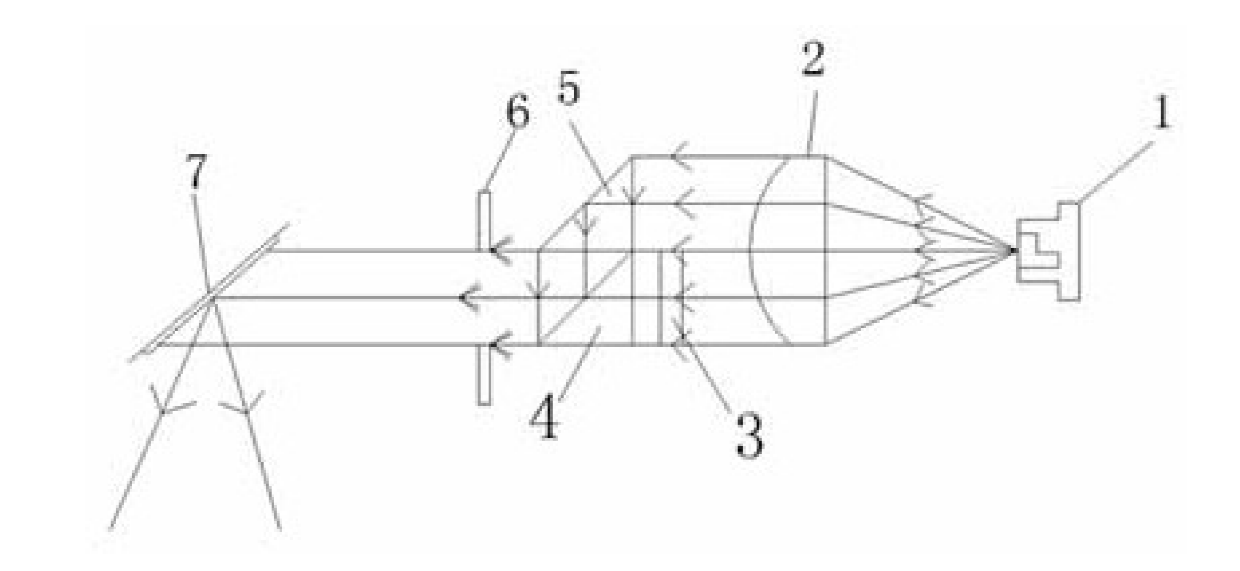

圖2：MEMS激光雷達發射光路光線傳輸路徑示意圖

三、這套發射光路方案的四大核心優勢

相較于傳統方案，這套創新光路在性能、成本、擴展性上都有顯著突破：

1. 精準適配小面積振鏡，保證測距精度

在不改變光斑發散角的前提下，將光斑長邊尺寸縮小一半，比如從104mm的準直光斑縮小為54mm，完美適配4-6mm的小面積MEMS振鏡，光線利用率提升至95%以上，徹底解決光斑溢出問題，測距精度穩定保持在±2cm以內。

2. 低成本量產，組件成本降低40%

整套方案采用標準化的光學元件，偏振分光棱鏡、直角棱鏡、線偏振片的邊長均為2-6mm，采購成本僅為光纖耦合組件的1/3；同時適配小面積振鏡，振鏡的采購成本可降低30%-50%，整體光路成本較傳統光纖耦合方案降低40%以上。

3. 模塊化拓展，滿足多場景視場需求

方案支持1~6組發射光路進行扇形拼接，拼接后的掃描角度可達30°~160°，完全覆蓋不同應用場景的視場需求：

• 自動駕駛場景：4組光路拼接實現120°大視場，覆蓋車輛前方的全部區域；

• 倉儲AGV場景：2組光路拼接實現60°中視場，滿足室內導航需求；

• 服務機器人場景：1組光路實現30°小視場，針對特定區域進行高精度掃描。

4. 高可靠性與穩定性

整套光路采用無源光學元件，沒有電子部件，抗干擾能力強，連續工作10000小時無故障；同時元件之間采用光敏膠粘接，結構穩定，適合車載、工業等振動環境下的長期使用。

四、實際應用案例拆解

我們已經將這套方案應用于多個客戶的激光雷達產品開發中，以下是兩個典型案例：

案例1：自動駕駛輔助激光雷達

客戶需求：視場角120°，MEMS振鏡直徑5mm，整體光路成本控制在100元以內，批量良率95%以上 方案配置：

• 發射光源：905nm 75W半導體激光器；

• 準直透鏡：雙柱透鏡組合，焦距20mm，分別對子午和弧矢方向準直；

• 光學元件：線偏振片、偏振分光棱鏡、直角棱鏡邊長均為5mm；

• 光闌孔徑：4.5mm；

• 振鏡參數：二維MEMS振鏡直徑5mm，與光軸夾角30°；

• 光路拼接：4組光路扇形拼接，實現120°視場。 落地效果：光斑尺寸從104mm精準縮小為54mm，完全適配5mm振鏡，發散角保持0.1°，測距距離可達50m，整體光路成本較光纖耦合方案降低42%，批量生產良率96%，已通過客戶的車載環境可靠性測試。

案例2：倉儲AGV激光雷達

客戶需求：小視場（60°）、高可靠性、低成本，適應倉儲環境的粉塵和振動 方案配置：

• 發射光源：905nm 50W半導體激光器；

• 準直透鏡：雙柱透鏡組合，焦距15mm；

• 光學元件：線偏振片、偏振分光棱鏡、直角棱鏡邊長均為4mm；

• 光闌孔徑：3.5mm；

• 振鏡參數：二維MEMS振鏡直徑4mm，與光軸夾角20°；

• 光路拼接：2組光路扇形拼接，實現60°視場。 落地效果：光斑尺寸適配4mm振鏡，測距精度±2cm，連續工作10000小時無故障，整體成本較傳統方案降低35%，已批量應用于某頭部倉儲機器人廠商的AGV產品中。

五、光通信技術在激光雷達領域的跨界應用

廣西科毅光通信在光通信光學元件領域深耕多年，我們發現光通信的核心技術與激光雷達光路設計高度共通：

1. 偏振控制技術同源：這套激光雷達光路中的偏振分光棱鏡、線偏振片設計，和光開關中的偏振控制技術完全同源，我們在光通信領域積累的偏振元件優化經驗，直接應用于這套激光雷達光路的設計中。

2. 多光路切換的協同性：在多視場激光雷達系統中，如需動態調整掃描視場，可以搭配我們的光纖光開關實現不同光路組的快速切換，滿足復雜場景的動態視場需求。

3. MEMS技術的跨領域應用：我們的MEMS光開關與MEMS振鏡的設計理念高度一致，都采用微機電系統實現高精度、小體積的動態控制，未來我們將進一步探索MEMS技術在光通信與激光雷達領域的融合創新。

這種跨界技術協同，不僅讓我們能為客戶提供更專業的激光雷達光路方案，也能幫助客戶實現光通信與激光雷達產品的供應鏈整合，進一步降低成本。

六、總結與未來展望

這套用于MEMS激光雷達的發射光路方案，通過光學元件的精準組合與光路創新，從根源上解決了“光斑縮小與發散角”“振鏡適配與成本控制”的行業矛盾，為MEMS激光雷達的規?；慨a(chǎn)提供了可行路徑。未來，廣西科毅光通信將繼續依托光通信領域的技術積累，在激光雷達光學組件、多光路控制方案等方向持續創新，同時結合我們的核心光開關產品，為客戶提供從光通信到激光雷達的全場景光學解決方案。

對于激光雷達廠商來說，選擇一套適配性強、成本可控的發射光路方案，不僅能提升產品的市場競爭力，還能加快量產落地的速度。如果您有激光雷達光路設計、光學元件選型的需求，歡迎聯系我們的技術團隊，我們將為您提供定制化的解決方案。
