2×2B光開關4路延遲模塊

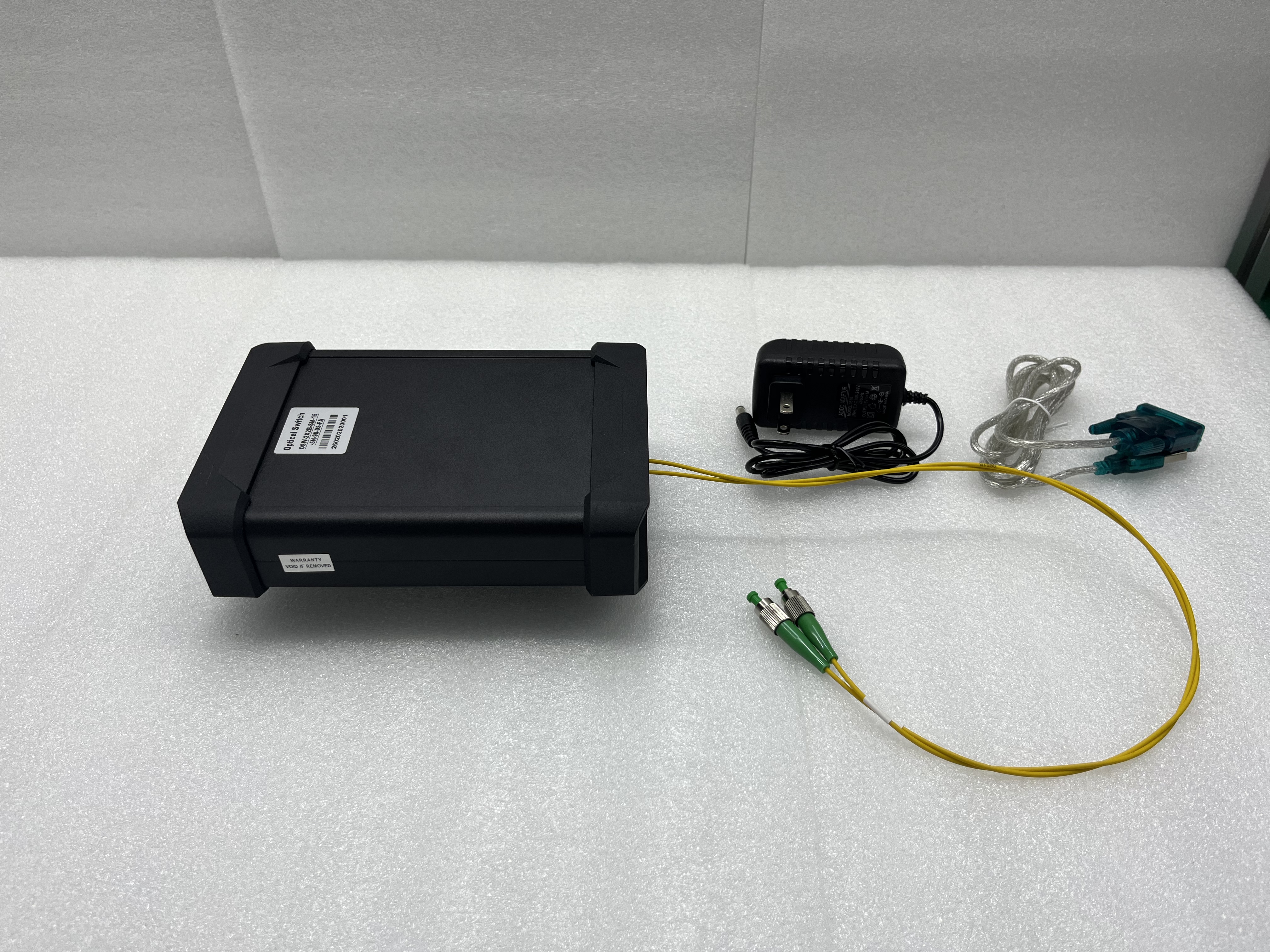

 產品概述

OSW-2×2B-SM-15-5N-90-05-FA型2×2B單模光開關是廣西科毅光通信科技有限公司（官網：www.m.parisworlds.com）專為上海高校定制研發的一款4路延遲光模塊，精準匹配科研級多級光鏈路測試需求。產品采用5V鎖定式繼電器驅動，單模1550nm工作波長，搭配FC/APC低損耗連接頭，可搭建4米/8米/16米/32米分級串聯鏈路，適用于光通信實驗室測試、光纖傳感系統組網、光網絡故障模擬等場景。

產品核心參數

產品結構組成

本款2×2B光開關4路延遲模塊采用模塊化設計理念，由4組2×2B光開關級聯構成，通過精密的光纖熔接工藝實現可編程延遲功能。具體結構如下：

延遲光纖配置方案

第一級開關：熔接4米延遲光纖，將開關的2端口與4端口對融

第二級開關：熔接8米延遲光纖，前級3端口與本級1端口對融

第三級開關：熔接16米延遲光纖，前級3端口與本級1端口對融

第四級開關：熔接32米延遲光纖，前級3端口與本級1端口對融

四級級聯后，總延遲量可達60米光纖長度，配合光開關的通道切換功能，可實現16種不同的延遲狀態組合。兩端統一配置FC/APC連接頭，便于與各類光通信設備對接。

產品特點

低插入損耗設計

采用高精度準直器與優質繼電器，整體插入損耗控制在0.5dB以內（含連接頭），確保信號傳輸質量。

高隔離度性能

回波損耗與串?dāng)_指標均達到50dB以上，有效避免通道間信號干擾，保證測試精度。

可編程延遲控制

通過RS232接口實現遠程控制，可任意組合四級開關狀態，獲得4/8/16/32/60米等多種延遲量。

工業級可靠性

5V鎖定型繼電器設計，斷電保持狀態；工作溫度范圍-20℃~+70℃，適應各種環境條件。

精密光纖工藝

每級延遲光纖長度精確控制，采用熔接工藝確保連接損耗最小化，整體封裝于鋁制外殼內。

應用領域

2×2B光開關4路延遲模塊作為一種精密的光無源器件，在以下領域有著廣泛的應用：

光纖傳感系統

在分布式光纖傳感、光纖陀螺、光纖水聽器等系統中，用于模擬不同距離的光信號傳輸延遲，實現系統標定與性能測試。通過精確控制延遲量，可以模擬數十公里的光纖傳輸效果，而無需實際鋪設長距離光纖。

光通信設備測試

在光模塊、光放大器、波分復用器等設備的研發與生產測試中，用于產生可控的光信號延遲，驗證設備對時延變化的響應特性。配合光衰減器使用，可構建完整的光信號模擬環境。

雷達與電子對抗

在光纖延遲線雷達、電子對抗系統中，作為核心延遲單元，實現射頻信號的光學延遲處理。相比傳統電纜延遲線，光纖延遲具有損耗低、帶寬大、抗電磁干擾等優勢。

科學研究與教學

在高校與科研院所的光通信實驗室中，用于光纖通信原理演示、光信號處理實驗等教學與科研活動。模塊化設計便于學生理解光開關與延遲線的工作原理。

詳細技術規格

 產品尺寸
