產品概述

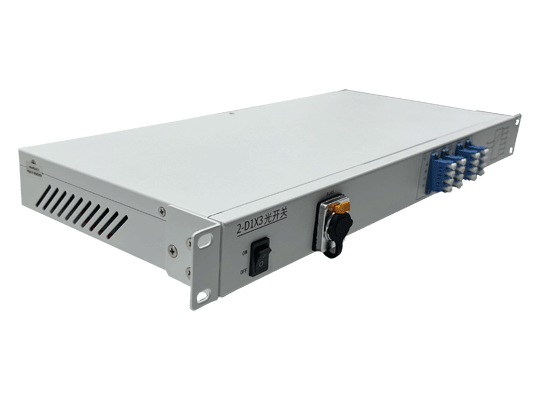

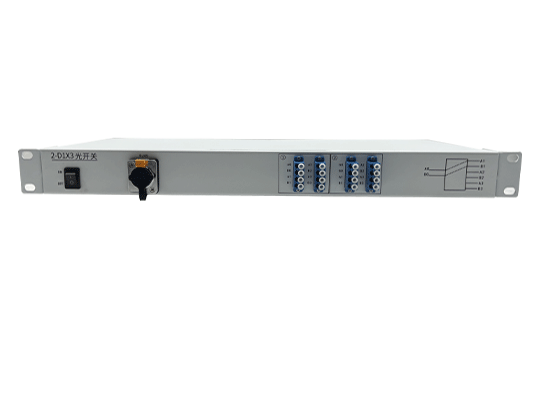

OSW-2-D（1×3）-SM-13-1U-S22-LC是一款高性能單模機架式光開關產品,由我們科毅光通信研發生產。該產品采用先進的MEMS或機械切換技術,實現了光路的高效切換和傳輸,具有插入損耗低、重復性好、響應速度快等優異特性。產品配備1U標準機箱,支持220V電源供電和網口通信控制,特別適用于50G光通信系統、光纖網絡管理、光信號路由以及光測試設備等應用場景。

廣西科毅光通信始終堅持以技術創新為核心,為客戶提供高可靠性、高穩定性的光開關解決方案。該D1×3單模機架式光開關產品已通過嚴格的環境壓力測試,確保在各種復雜工作環境下都能保持穩定的性能表現。

 產品型號說明

完整型號: OSW-2-D（1X3）-SM-13-1U-S22-LC

型號解析:

OSW: Optical Switch(光開關)

2-D: 雙組設計(2組雙1X3)

1X3: 端口配置(1路輸入,3路輸出)

SM: Single Mode(單模光纖)

13: 工作波長1310nm

1U: 1U標準機架式機箱

S22: 特殊配置代碼

LC: 連接器類型為LC接口

應用領域

光通信系統

l  光纖接入網(FTTH/PON)的光路切換

l  光纖城域網的光信號路由

l 光纖傳輸系統的保護切換

光網絡測試

l  光器件測試臺的自動切換

l  光纖網絡監測系統的光路選擇

l  光性能測試儀器中的多通道切換

光纖傳感

l  光纖傳感網絡的光信號分配

l  分布式光纖傳感系統的光路控制

l  光纖傳感器陣列的信號采集

數據中心

l  數據中心光互聯的路徑選擇

l  服務器光鏈路的冗余備份

l  光模塊測試系統的光路管理

科研教學

l  光學實驗室的光路配置

l  高校光電實驗教學的演示設備

l  光通信研究實驗的實驗平臺

產品規格

產品特性與優勢

1. 卓越的光學性能

   OSW-2-D 1X3光開關采用精密的光路切換機構,確保了超低的插入損耗(典型值<0.8dB)和優異的回波損耗(≥35dB),有效減少光信號在傳輸過程中的損耗,保證信號質量。偏振相關損耗控制在0.05dB以內,適用于對信號質量要求嚴格的長距離光傳輸系統。

2. 快速響應與高可靠性

   產品具備12毫秒的快速開關響應時間,能夠滿足大多數光路切換應用場景的需求。10^9次的使用壽命確保了產品在長期運行中的穩定性和可靠性,降低用戶維護成本和更換頻率。重復性誤差僅為0.01dB,保證了每次切換的一致性。

3. 雙組1X3端口配置

   獨特的雙組雙1X3設計(2組雙1*3配置),實現了更靈活的光路分配功能,可同時處理多路光信號的路由選擇,大幅提升了系統的集成度和處理能力,特別適用于復雜的光網絡架構和測試系統。

4. 標準機架式設計

   專業的散熱設計確保產品在高功率運行狀態下的穩定性。

5. 靈活的控制方式

   產品支持DB9串口控制和網口(RJ45)遠程控制兩種方式,用戶可根據實際應用場景選擇最適合的控制方案。網口通信功能便于實現網絡化管理和遠程監控,滿足現代智能光通信系統的需求。

6. 寬溫工作范圍

   -20℃至+70℃的工作溫度范圍,使產品能夠在各種復雜的環境條件下穩定運行,無論是數據中心機房、戶外通信站點還是工業控制現場,都能保持優異的性能表現。

環境壓力測試標準

   廣西科毅光通信對每一款產品都執行嚴格的環境壓力測試(Environmental Stress Screening),確保產品在極端環境下仍能保持穩定性能:

溫度測試

烘烤測試:

l  測試條件: +85℃持續48小時

l  測試目的: 驗證產品在高溫環境下的穩定性和可靠性

溫度循環測試:

l  測試范圍: -40℃至+85℃

l  循環次數: 48小時

l  測試目的: 模擬產品在實際使用中可能遇到的溫度變化,驗證熱脹冷縮對產品性能的影響

機械與配置驗證

l  產品在出廠前經過嚴格的機械結構和配置檢驗,包括:

l  標簽標識的完整性和耐久性

l  包裝尺寸符合運輸標準(345×285×72mm)

防震包裝保護措施

  常見問答

Q: OSW-2-D 1X3光開關支持哪些波長的光信號?

A: 該產品標準工作波長為1310nm,如需其他波長(如1550nm、850nm等),可聯系廣西科毅光通信進行定制開發。

Q: 產品的開關時間是多少?能滿足實時切換需求嗎?

A: 標準開關時間為12毫秒,能夠滿足大多數光通信系統的實時切換需求。對于要求更高響應速度的應用場景,可咨詢我們的技術團隊。

Q: 產品是否支持遠程控制和監控?

A: 是的,該產品支持網口(RJ45)通信,可以通過網絡實現遠程控制和狀態監控,便于集成到智能光網絡管理系統中。

Q: 產品的使用壽命是多長?

A: 機械開關壽命可達10^9次(10億次),在正常使用和維護條件下,可穩定運行多年。

Q: 產品需要特殊的安裝環境嗎?

A: 產品采用標準1U機架設計,可安裝在標準19英寸機柜中,工作溫度范圍為-20℃至+70℃,適合大多數機房和工作環境使用。

Q: 如何進行產品選型和訂購?

A: 您可以通過廣西科毅光通信官方網站www.m.parisworlds.com查看詳細產品信息,或直接聯系我們的銷售團隊,提供您的應用需求,我們將為您推薦最合適的產品方案。

  技術支持與服務

廣西科毅光通信科技有限公司提供全方位的技術支持和售后服務:

l  售前咨詢: 專業的技術團隊為您提供產品選型建議和應用方案設計

l  技術培訓: 提供產品使用培訓和技術文檔,確保用戶正確使用產品

l  售后保障: 完善的質量保證體系,7×24小時技術支持熱線

l  定制開發: 針對特殊應用需求提供定制化產品開發服務

關于廣西科毅光通信

    廣西科毅光通信科技有限公司是一家專業從事光通信器件研發、生產、銷售的高新技術企業,公司擁有多年光通信行業經驗,產品涵蓋光開關、光衰減器、光分路器、光環行器、光隔離器等各類光無源器件。我們始終堅持以技術創新為導向,以產品質量為根本,致力于為全球客戶提供高性能、高可靠性的光通信解決方案。

公司通過了ISO9001質量管理體系認證,建立了完善的生產工藝流程和質量控制體系,每一款產品在出廠前都經過嚴格的測試和檢驗,確保產品性能穩定可靠。
