產品特點
l 低插入損耗
l 結構緊湊、穩定可靠
l 靈活智能控制方式
l 環境適應性強
l 制化選項、即插即用
應用范圍
l 光纖通信系統：用于光路切換、信號路由與保護倒換
l 測試與測量：光纖網絡測試、多通道光功率監測
l 實驗室與研究：光器件性能測試、多路光信號選擇
l 數據中心與光網絡：支持高密度光纖配線與管理
工作原理
該光開關采用馬達驅動機械式光路切換結構（可能為旋轉反射鏡或棱鏡陣列），通過控制電路驅動馬達，將輸入光信號切換至64個輸出端口中的任意一個。
其核心部件包括：
馬達與轉盤機構：實現精確的光路對準
準直器陣列：保證光纖間的低損耗耦合
控制板（TTL/RS232）：接收外部指令并驅動馬達動作
尾纖與連接器：提供標準LC接口，便于系統集成

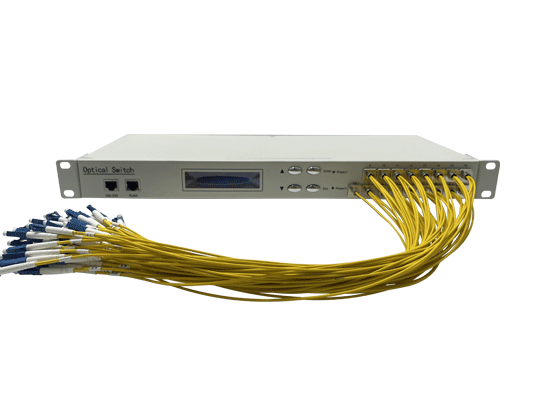

產品實拍
產品規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1310.00 | |
Insertion Loss/插入損耗 | Typ | dB | 1.20 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串擾 | min | dB | 55 |
Switch Mode/控制方式 | RS232 | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | 9/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9毫米松套管 | ||
Pigtail Length/尾纖長度 | 1 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 號碼套管 | |
Connector Type/連接頭類型 | LC/PC | ||
結構與接口說明
機箱結構：1U高度，金屬外殼，前/后出纖可選
控制接口：DB9（RS232）或 排針（TTL），支持指令集控制
電源接口：DC 5V/1A，帶反接保護
尾纖管理：64路LC/PC尾纖，黃色號碼套管標識，支持機架內走線
