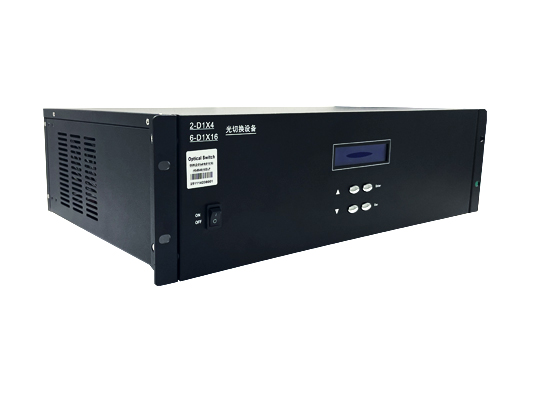

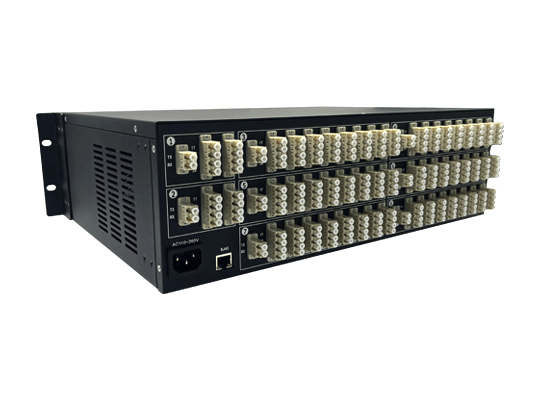

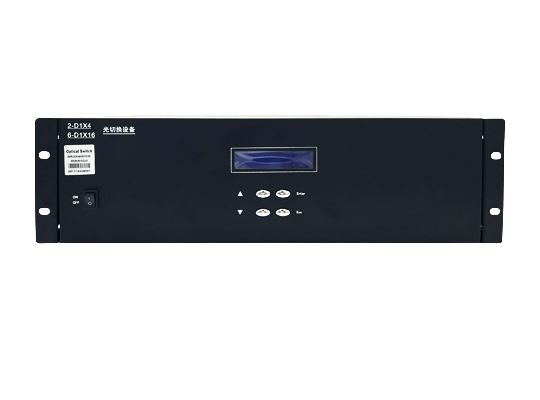

OSW-（6-D1×16+2-D1×4）光切換設備
產品特點
l 高密度配置：6臺雙1×16 + 2臺雙1×4組合，支持多達112路光纖通道（雙向計算），適用于多路信號調度。
l 獨立控制與靈活性：每臺光開關可獨立控制，支持靈活的通道切換與組合，便于系統擴展與管理。
l 高速兼容性：采用OM3多模光纖（50/125 μm），支持850nm波長，適用于短距離高速傳輸（如10G/40G以太網）。
l 緊湊結構設計：4U標準機箱，深度僅350mm，適合機柜安裝，節省空間。
l 雙控制接口：支持RS-232串口與網口（TCP/IP）遠程控制，便于集成到自動化系統中。
l 穩定供電與可靠連接：220V交流電源，LC/PC光纖接頭，插拔穩定、損耗低。
應用范圍
l 數據中心網絡：用于光纖通道的冗余切換、鏈路備份與恢復。
l 通信測試系統：支持多路光纖信號的自動化測試與監控。
l 光纖傳感網絡：如分布式傳感系統、安防監控系統中的光路切換。
l 實驗室研發環境：用于光通信、光模塊測試中的靈活組網。
l 廣播電視傳輸系統：實現多路光信號的調度與分配。
工作原理簡述
光開關通過控制信號（RS-232或網口指令）驅動內部微電機或MEMS（微機電系統）鏡片，改變光路路徑，實現輸入端口與輸出端口之間的物理連接切換。
光路對應關系（如“T-T、R-R”）：
表示發射端（Tx）與接收端（Rx）需一一對應連接，確保光信號雙向傳輸時路徑匹配，避免交叉連接導致通信異常。
切換過程：
控制端發送指令 → 驅動單元動作 → 光學元件（如棱鏡、反射鏡）調整角度 → 光路從當前通道切換至目標通道，實現信號的動態調度。
總結
該定制光開關是一款高密度、可獨立控制、支持遠程管理的光路調度設備，適用于數據中心、測試系統等需要靈活光路切換的場合，具備結構緊湊、控制靈活、兼容性強等特點，通過電控光學元件實現光路的快速切換與信號調度。
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 850.00 | |
Insertion Loss /插入損耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相關損耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.20 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.20 |
Repeatability/重復性 | max | dB | 0.01 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串?dāng)_ | min | dB | 60 |
Lifetime/使用壽命 | 10 9 | ||
Switching time/開關時間 | ms | 12 | |
Transmission power/傳輸光功率 | max | mw | 500 |
Switch Mode/控制方式 | RS232 RJ45 | ||
Power supply/驅動電壓 | V | 單電源220V | |
Fiber Type/光纖類型 | 50/125 | ||
Dimensions/尺寸 | mm | 480X44X200mm | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Storage Temperature/儲存溫度 | oC | -40~85 | |
Environmental Stress Screening/環境壓力測試 | Specification | ||
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形態和布局 | Specification | ||
Labelling (Label Material & Dimension)/加標簽（材料和尺寸） | N/A | ||
Package Dimension/外包裝尺寸 | mm | ||
Data Document Preparation/數據文檔制備 | Specification | ||
Others Parameters/其它參數 | Specification | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | φ0.9mm松套管 | ||
Pigtail Length/尾纖長度 | 0.5米 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 號碼套管 | |
Connector Type/連接頭類型 | LC/PC | ||
