n 應用領域
1.光通信網絡保護與調度：用于城域網/骨干網的光線路保護倒換（OLP）和智能光配線，當主用鏈路故障時，能自動、快速地將業務切換至備用鏈路，保障通信不中斷。
2.數據中心光互聯：在大型數據中心內部，實現服務器集群、存儲網絡之間物理光連接的動態重構與靈活配置，提升資源利用率和業務部署靈活性。
3.自動化測試與測量：在光器件生產（如廣西科毅光通信自身的產線）及實驗室環境中，自動將多個待測器件切換至單套測試儀表，實現高效、精準的批量測試。
4.于專用及前沿領域：廣泛應用于激光通信、分布式傳感、激光醫療設備、自動駕駛激光雷達系統以及科研實驗等需要可編程光路控制場景。
n 產品特點
1.高密度集成：采用標準19英寸機架式（1U/2U）設計，在有限空間內集成三套獨立切換單元，極大提升機柜空間利用率，便于集中布線與管理。
2.高可靠性與智能網管：具備工業級穩定性和冗余電源設計，支持7×24小時連續運行。提供豐富的網絡管理接口（如SNMP、RS-232），可實現遠程監控、配置和自動化操作，顯著提升運維效率。
3.優異的光學性能：具備低插入損耗（通常<1.0dB）、高回波損耗與優異的通道一致性，確保信號傳輸質量。根據技術路徑（如MEMS、磁光或機械式），可提供從毫秒到微秒級的切換速度，滿足不同場景需求。
4.靈活可擴展：支持多種光纖接口與協議，模塊化設計便于維護與未來功能升級，可快速融入現有光網絡基礎設施。

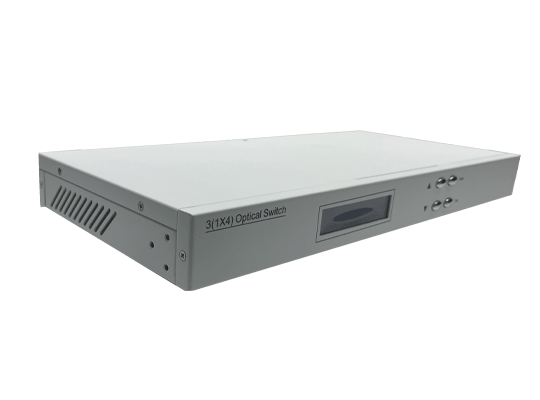

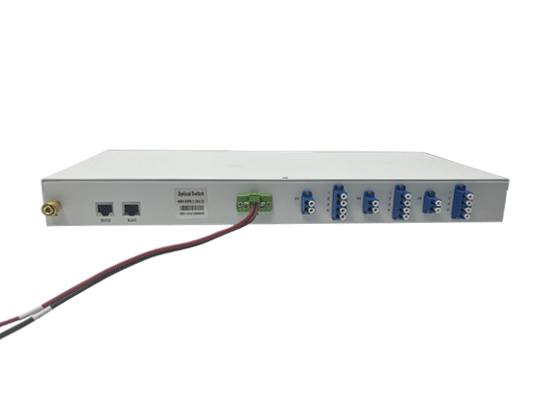

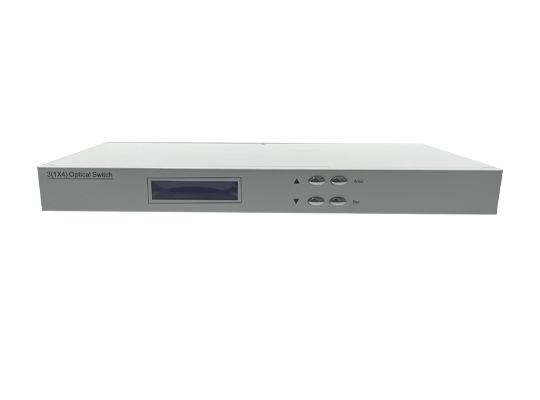

OSW-3-1X4 機架式開關由3個完全獨立且結構相同的1×4光開關單元。這是一種高度集成化的設計，意味著在一個標準機箱內，集成了三套獨立的切換系統
n 性能規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1310.00 | |
Insertion Loss /插入損耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相關損耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.20 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.20 |
Repeatability/重復性 | max | dB | 0.05 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串擾 | min | dB | 60 |
Lifetime/使用壽命 | 108 | ||
Switching time/開關時間 | ms | 12 | |
Transmission power/傳輸光功率 | max | mw | 500 |
Switch Mode/控制方式 | 232+RJ45 | ||
Power supply/驅動電壓 | V | 5V | |
Fiber Type/光纖類型 | 9/125 | ||
Dimensions/尺寸 | mm | 1U | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Storage Temperature/儲存溫度 | oC | -40~85 | |
Environmental Stress Screening/環境壓力測試 | Specification | ||
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形態和布局 | Specification | ||
Labelling (Label Material & Dimension)/加標簽（材料和尺寸） | N/A | ||
Package Dimension/外包裝尺寸 | mm | 440*200*44 | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |
Others Parameters/其它參數 | Specification | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | φ0.9mm松套管 | ||
Pigtail Length/尾纖長度 | |||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 號碼套管 | |
Connector Type/連接頭類型 | LC/PC | ||
n 訂貨信息：OSW-A-B-C-D-E-F
A | B | C | D | E | F |
通道 | 光纖類型 | 波長 | 外形尺寸 | 電源類型 | 接口類型 |
1 ~ 128 | 單模：單模，9/125 M5：多模，50/125 M6：多模，62.5/125 | 850：850nm 1310：1310nm 1550：1550nm 13/15：1310/1550nm | 1U：1U 19英寸 2U：2U 19英寸 4U：4U 19英寸 | S22：單220V S48：單48V D22：雙220V D48：雙48V S24：220V+48V
| 無: 無 FP:FCIPC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC |
