一、技術背景與行業需求

在光纖通信系統中，可調光衰減器（Variable Optical Attenuator, VOA）是一種重要的光無源器件，用于動態調節光信號功率，保障系統各通道光功率平衡，提升傳輸性能。尤其是基于MEMS技術的反射式可調光衰減器，因其體積小、響應快、可靠性高，在密集波分復用（DWDM）系統、光線路保護、光功率管理等領域得到廣泛應用。

然而，傳統基于MEMS的反射式可調光衰減器存在一個普遍問題：波長相關損耗（Wavelength Dependent Loss, WDL）較大。即在不同的工作波長下，衰減器引入的損耗不一致，導致信號失真，影響系統整體性能。尤其在衰減量達到20dB時，WDL值可能高達1.2dB以上，難以滿足高速、大容量光通信系統對信號質量的高要求。

為應對這一問題，行業內提出了多種WDL補償方案，例如插入光學楔角片、采用斜面透鏡或通過光纖偏移實現補償?shù)?。但這些方案往往存在結構復雜、工藝難度大、回波損耗高或?qū)嶋H難以實現等缺點，制約了其在實際工程中的應用。

二、本實用新型的核心創新

針對上述問題，我們提出一種結構簡單、工藝易于實現且具備良好WDL補償效果的反射式可調光衰減器方案。該方案在不增加額外光學元件的前提下，通過巧妙的結構設計，實現了對波長相關損耗的有效補償。

結構組成

該衰減器沿光路方向依次包括：

• 雙光纖頭：內含輸入光纖與輸出光纖，用于光信號的輸入與輸出耦合。

• 玻璃套管：用于固定和定位。

• 環氧膠：用于部件間的粘接與固定。

• MEMS芯片TO封裝組件：包括TO管帽、準直透鏡、MEMS芯片及TO管座，是衰減器的核心執行部件。

關鍵設計特征

本方案最核心的創新在于：雙光纖頭與MEMS芯片TO封裝組件之間設置了一個微小的傾斜角度θ。該角度通過玻璃套管進行精確設定與控制，通常取值范圍在1°至5°之間，最優選為2°。這一設計使得光路不再關于透鏡中心軸對稱，而是形成離軸傳播，從而在光學層面自然引入色散補償機制，實現對WDL的抑制。

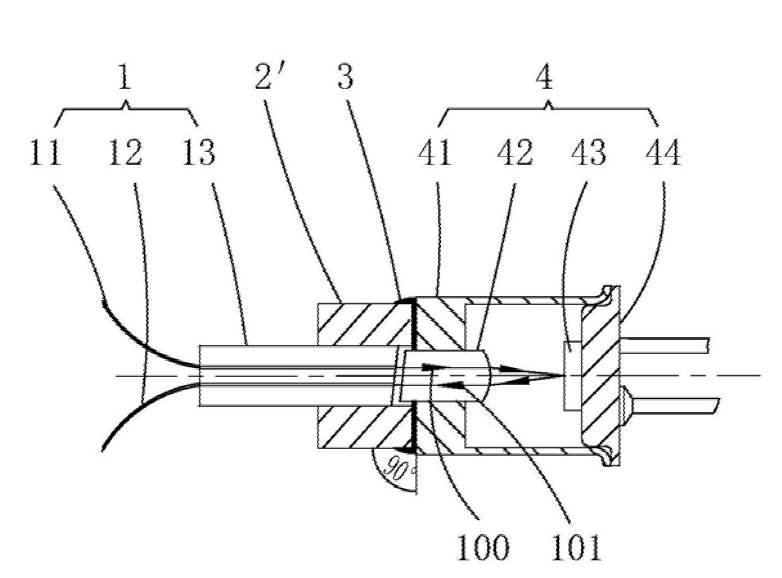

圖1：傳統MEMS反射式可調光衰減器光路示意圖（軸對稱結構，無WDL補償功能）

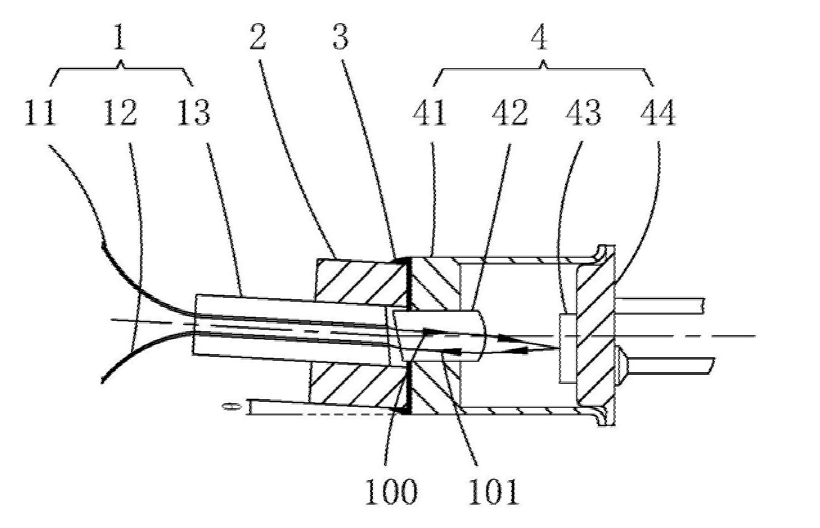

圖2：本實用新型WDL補償反射式可調光衰減器結構示意圖

三、工作原理與性能優勢

工作原理簡述

1. 無衰減狀態：MEMS芯片未加電時，從輸入光纖發出的光經準直透鏡變?yōu)槠叫泄猓怪比肷涞組EMS反射鏡面后原路返回，再經透鏡聚焦高效耦合進輸出光纖，實現低插入損耗傳輸。

2. 衰減調節狀態：對MEMS芯片施加電壓，其反射鏡面發生微小偏轉，使反射光路產生偏移。經透鏡后，光束以微小偏移量會聚到輸出光纖端面，僅部分光被耦合，從而實現光功率的衰減。衰減量與驅動電壓成正比，實現連續可調。

3. WDL補償機制：由于雙光纖頭與TO組件間存在傾角θ，入射光和反射光在透鏡中呈離軸傳播狀態。不同波長的光在透鏡中的折射率略有不同（材料色散），離軸狀態放大了這種差異對最終耦合效率的影響，并通過對角度的優化設計，使得這種影響恰好補償了器件本身因波長帶來的損耗差異，從而顯著降低整體WDL值。

突出優勢

1. 結構簡單，無需新增部件：僅通過調整現有組件（雙光纖頭與TO封裝）的對接角度實現補償，未增加任何光學或機械零件，保持了MEMS VOA固有的緊湊性。

2. 工藝可行性高：角度通過預制玻璃套管確定，并用環氧樹脂膠水固化，工藝步驟與傳統裝配兼容，易于實現高精度、大批量生產，良率高。

3. 性能全面提升：

o    WDL補償效果好：有效降低器件在不同波長下的損耗差異。

o    回波損耗優：光纖端面仍可采用常規處理，不影響回波損耗性能，滿足系統要求。

o    成本低廉：避免了使用特殊光學元件或復雜調芯工藝，制造成本可控。

4. 適用范圍廣：特別適用于對WDL指標要求嚴苛的高速光通信系統、DWDM系統及精密光學測試儀表等領域。

四、在光通信系統中的應用價值

對于像廣西科毅光通信這樣的設備制造商與方案提供商而言，關注并集成此類先進、實用的器件技術至關重要。具備優良WDL性能的可調光衰減器，能夠：

• 提升光開關矩陣、光線路保護設備中光功率管理的精度與穩定性。

• 增強EDFA（摻鉺光纖放大器）或ROADM（可重構光分插復用器）系統中各通道的平坦度。

• 為5G前傳/回傳網絡、數據中心互連等高密度光互聯場景提供更可靠的光功率調節手段。

我們始終相信，優秀的器件是構建穩定系統的基礎。通過對上游核心器件技術的持續跟蹤與理解，科毅光通信能夠更好地為客戶選型、設計并提供高性能、高可靠性的光開關、光衰減器及子系統解決方案。

五、結語

這項關于WDL補償?shù)姆瓷涫娇烧{(diào)光衰減器技術，為我們提供了一個極具啟發性的案例：通過深刻理解光學原理，并對成熟產品進行巧妙而微小的結構改進，就能有效解決實際工程中的性能瓶頸。它體現了光器件設計中“簡約而不簡單”的智慧。
